Module unserer H0e Schmalspuranlage
Stand November 2004



Die Module unserer H0e Schmalspuranlage wurden zur Ausstellung 2004 erweitert. Neben den schon existierenden Bahnhöfen Zittau Vorstadt und Kurort Oybin konnte erstmalig der Bahnhof Oybin Niederdorf gezeigt werden. Der Bahnhof "Kurort Oybin Niederdorf" war somit der dritte von uns im Modell nachgebaute Schmalspurbahnhof. Damit ergibt sich die weiter unten auf dieser Seite dargestellte Aufstellungsvariante mit folgenden Eckdaten:

  • 18 Module
    • - davon 12 Module für 4 Bahnhöfe
      •  » Schattenbahnhof / Rangieranlage
      •  » Zittau Vorstadt
      •  » Kurort Oybin Niederdorf
      •  » Kurort Oybin
    • - 6 Streckenmodule
      •  » 2 gerade Module mit den Einfahrsignalen
      •  » 2 Bogenmodule 45° (Trapezform)
      •  » 2 Bogenmodule 90° (quadratisch)
  • längste Ausdehnung (Luftlinie) von 13,70 m
  • größte Ausdehnung in der Breite ca. 2,05 m
  • gesamte Anlagenfläche: ca. 10,55 m2
    • - davon ca. 2,16 m2 vom Schattenbahnhof ohne Geländegestaltung

  Module der H0e Schmalspuranlage 2004


Die folgenden vier Bilder aus dem Jahr 2004 ergänzen die grafische Darstellung der Anlage zur damaligen Zeit.

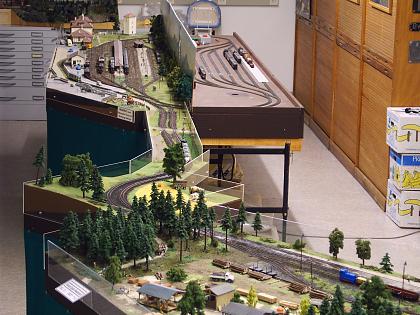

ZiMEC Modulaufbau 2004 - Zittau Vorstadt mit dem Schattenbahnhof

Vom Modulaufbau unserer H0e Schmalspuranlage im Jahr 2004 zeigen wir hier den Abschnitt vom Bahnhof Oybin Niederdorf zum Bahnhof Zittau Vorstadt mit dem Schattenbahnhof.

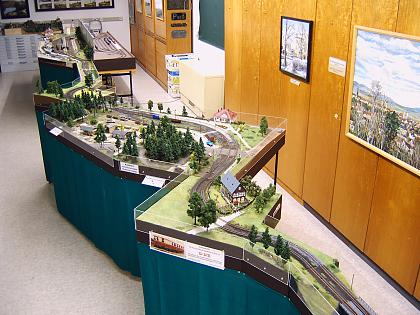

Bahnhof Oybin Niederdorf und die angeschlossenen Streckenmodule

Der Bahnhof Oybin Niederdorf und die an beiden Seiten angeschlossenen Streckenmodule.



Bahnhof Oybin Niederdorf

Als dritter Bahnhof unserer Anlage konnte der Bahnhof Oybin Niederdorf in Betrieb genommen werden.

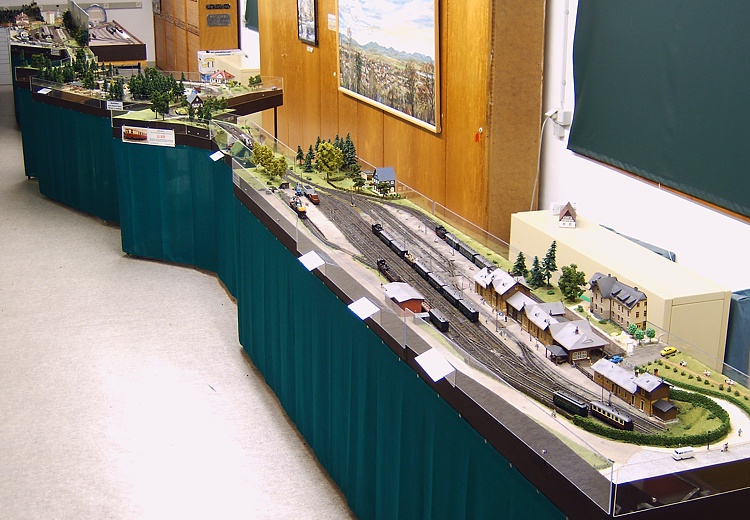

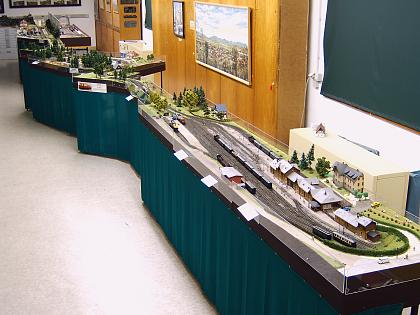

Bahnhof Oybin im Vordergrund

Gesamtüberblick 2004 mit dem Bahnhof Oybin im Vordergrund
